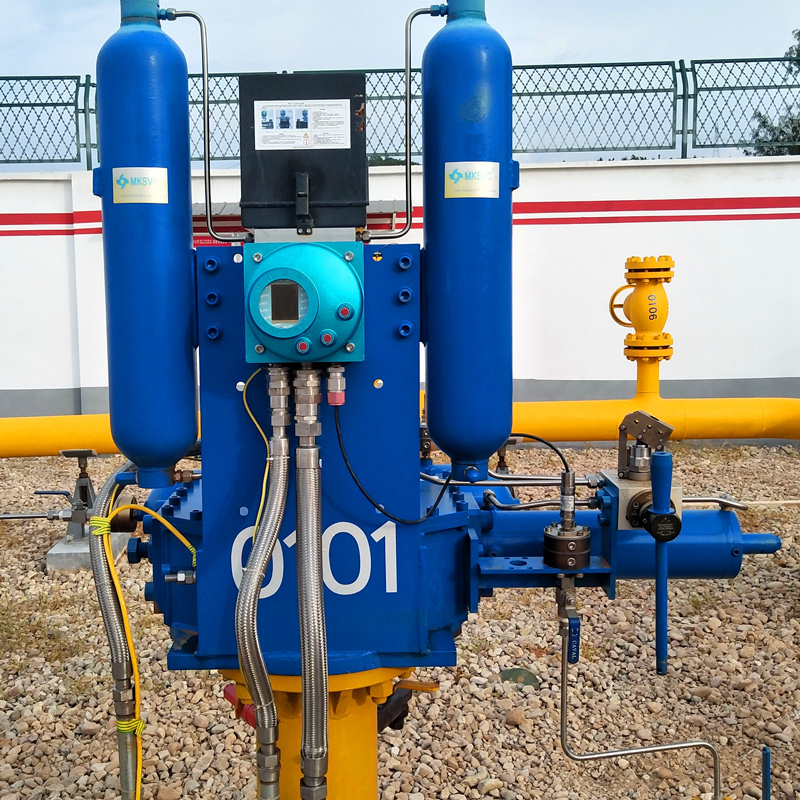

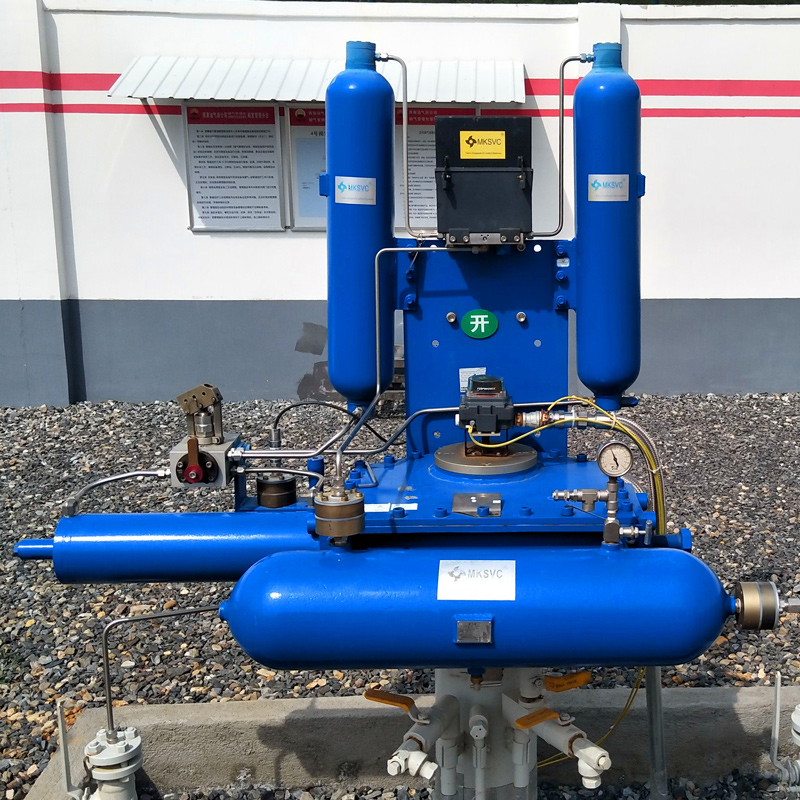

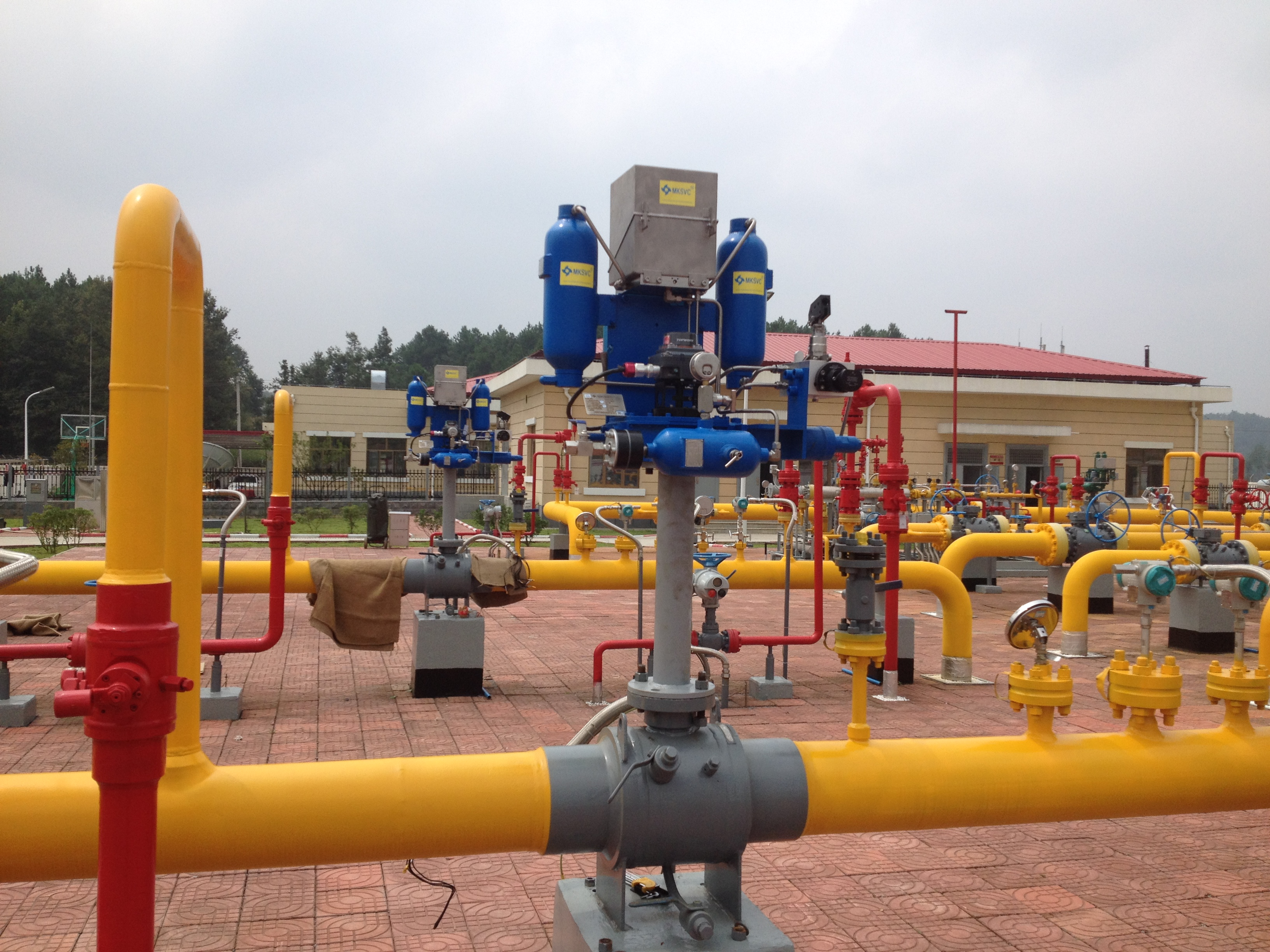

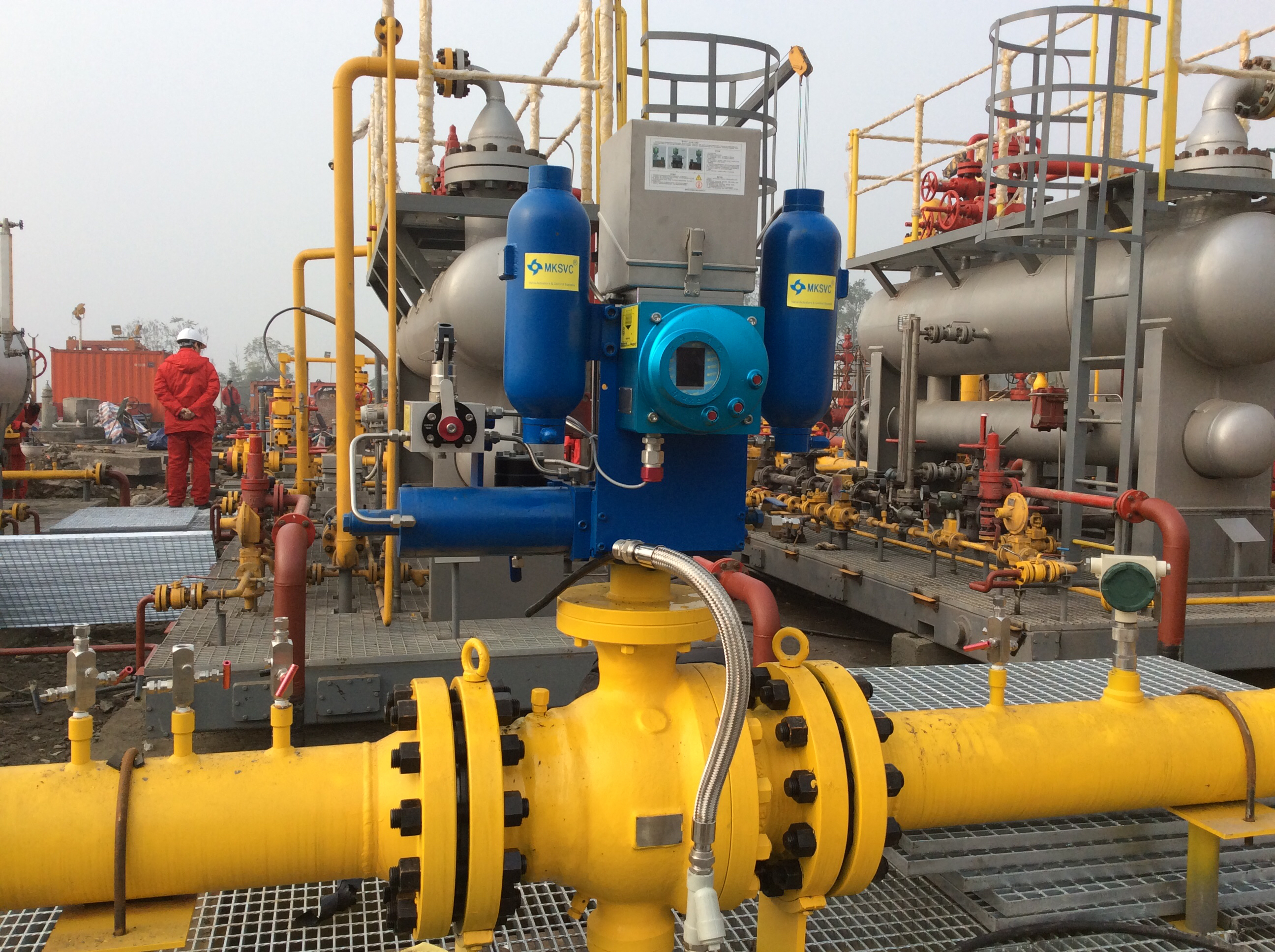

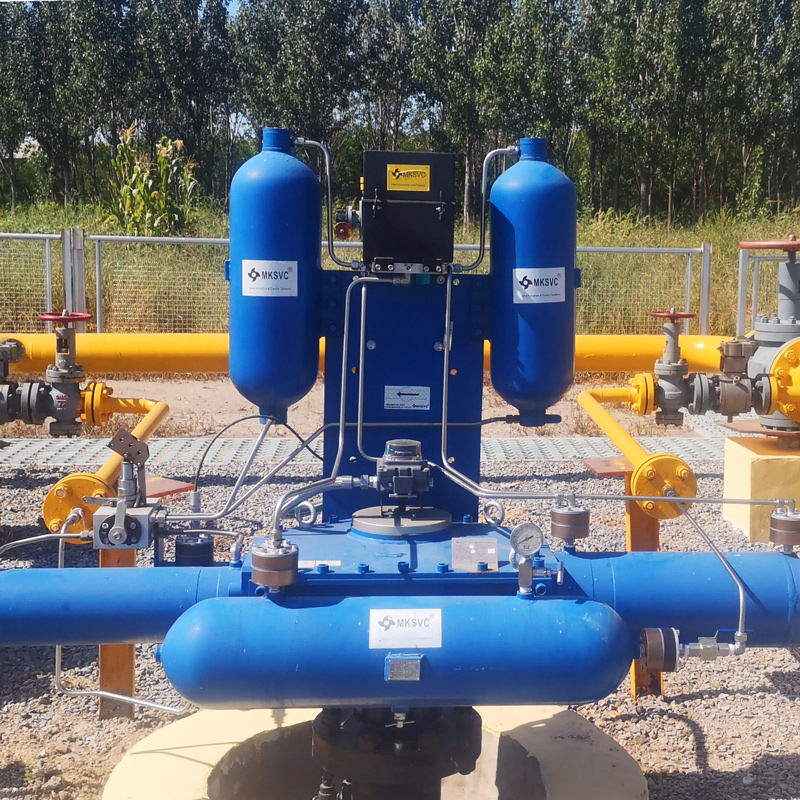

Серия DGOA Привод газожидкостного соединения
Шаровой кран с газожидкостной связью: широко используется в нефтепроводах, магистральных газопроводах, газопроводах и других трубопроводах в качестве устройства аварийного отключения при разрушении трубы или устройства аварийного спасения при разрыве трубопровода (с системой аварийного отключен...
Описание
маркер
Шаровой кран с газожидкостной связью: широко используется в нефтепроводах, магистральных газопроводах, газопроводах и других трубопроводах в качестве устройства аварийного отключения при разрушении трубы или устройства аварийного спасения при разрыве трубопровода (с системой аварийного отключения при разрыве трубопровода), может автоматически контролировать давление в трубопроводе и реализовать автоматическое перекрытие клапана. Это очень важно для трубопроводов большой протяженности, трубопроводов для передачи химических опасных материалов. При строительстве, землетрясении, пожаре и других аномальных причинах разрыва трубопровода, утечки, взрыва и других чрезвычайных ситуаций дальний трубопровод автоматически перекрывается, чтобы уменьшить и снизить риск аварий, избежать дальнейшего расширения ситуации бедствия.
Пневмогидравлический привод: Это самонесущий привод, который может приводить в действие клапан под действием давления среды в трубопроводе, чтобы открыть или закрыть клапан. Принцип работы газожидкостного привода прост, безопасное и надежное управление, сильная экологическая адаптация, может соответствовать суровым погодным условиям на открытом воздухе.
Продукт напрямую использует природный газ в качестве источника питания. Пневмогидравлическая система разработана в соответствии с высоким давлением, через фильтрацию, обработку источника газа без декомпрессии, непосредственно в резервуар для хранения и высокого давления пневматический клапан управления группы. Под действием управляющего сигнала контролируемый газ высокого давления поступает в соответствующий контур газ/жидкость, а жидкая среда использует принцип изобарической передачи давления для реализации синхронной передачи газ-жидкость для воздействия на гидравлические цилиндры приводного устройства клапана, чтобы управлять клапаном.
«Давление - это сила» - это принцип работы привода газожидкостной связи в краткой, наиболее совершенной интерпретации. Давление природного газа в трубопроводе - это газожидкостный привод, используемый для завершения управления, переключения мощности.
Различные методы управления могут быть предоставлены в соответствии с требованиями пользователя
Местное управление и дистанционное управление
Местное и дистанционное управление, аварийное отключение
Местное и дистанционное управление, аварийная безопасность при включении (выключении) питания
Местное управление, например, пневматическое управление, управление гидравлическим ручным насосом, дистанционное блокирование/задержание на месте
Местное/дистанционное управление для автоматического тестирования переключателя частичного хода
Питание от литиевой батареи (опционально - внешний источник питания и солнечная батарея)
Общие применения:
По запросу доступны различные режимы управления для открытия/закрытия и регулирования углового хода шаровых кранов, поворотных заслонок, плунжерных клапанов или заслонок.
Температура окружающей среды:
Стандартный диапазон: от -30 до 100°C (от -20 до 210°F)
Дополнительный диапазон:от -40 до 150°C (от -65 до 300°F)
Технические данные
Рабочее давление: 0,5МПа-16МПа
Рабочая среда: сжатый воздух, очищенный природный газ, азот высокого давления и т.д.
Диапазон крутящего момента: 50Nm-500,000Nm.
Пневмогидравлический привод серии DGOA, выходной крутящий момент до 550 000 Нм
Особенности
Запатентованные параллельные вилочные редукторы с двойным направлением обеспечивают высокий крутящий момент открытия для клапанов с большим ходом.
Параллельные штоки с двойным направлением выдерживают боковые нагрузки и поддерживают шток поршня.
Подшипники комбинированной конструкции обеспечивают надежную, плавную работу и увеличенный срок службы привода:
Поршневые подшипники снижают трение между поршнем и стенками цилиндра, позволяя цилиндру самосмазываться.
Покрытие направляющего штока обладает высокой коррозионной стойкостью и минимизирует трение.
Высокая коррозионная стойкость и надежность стенок цилиндра.
Встроенная конструкция направляющего штока делает конструкцию цилиндра более компактной.
Полностью закрытый всепогодный корпус из углеродистой стали прочен и надежен, а внутреннее покрытие устойчиво к коррозии.
Внешние ограничительные болты хода точно регулируются во всем диапазоне 90±5°.
Низкий гистерезис и быстрый отклик для более эффективного использования в условиях модуляции
Асимметричные и симметричные вилки для клапанов с различными характеристиками
Для морских платформ и высокоагрессивных сред предлагаются специальные покрытия.
Предлагаются специальные приводы для кислых газов
Дополнительный функциональный модуль управления
Электронный мониторинг системы управления разрушенной трубой PLPG2010
Контроль высокого и низкого давления и управление отключением высокого и низкого давления
Аварийное отключение ESD, сброс в полевых условиях
Проверка частичного хода, шаровой кран с возможностью перемещения в линию
Конструкция рукоятки с защитой от неправильного срабатывания и высоковольтные встроенные модули
Встроенная изоляция системы управления для предотвращения потери катодного тока
Устройство обратной связи по положению клапана обеспечивает электрическую и местную индикацию положения клапана.
Предохранительные клапаны и редукционные клапаны фильтра
Встроенная изолированная трубопроводная арматура фильтра, промывка под давлением в линии
| 1. Давление источника газа (0,3-16 МПа) |
| 2. Среда источника газа: воздух, азот или некислотный газ (очищенный природный газ) |
| 3. Выходной крутящий момент: одностороннего действия 1000-250 000 Нм, двухстороннего действия 100-55 000 Нм |
| 4. Ручные гидравлические ручные насосы, гидравлические ручные блоки с независимой функцией тестирования |
| 5. Применимая среда: Стандартный диапазон: от -30 до 100°C (от -20 до 210°F) Дополнительный диапазон: от -55 до 150°C (от -65 до 300°F) |
| 6. Класс защиты привода IP68 Всепогодное наружное исполнение |
| 7. Класс взрывозащиты: Exd IIC T4/T6 |
| 8. Пневматический блок управления из нержавеющей стали: степень защиты IP65 |
| 9. Электрические принадлежности: коробка концевых выключателей, датчик положения, распределительная коробка |
| 10. Интерфейс связи: USB/RS232/485 |
| 11. Источник питания: высокоэнергетическая батарея, солнечная энергия, внешний источник питания |
| 12. Применяемые типы клапанов: угловой ход 90°, аварийное отключение шарового крана на магистральных газопроводах, отключение ESD |
